電抗器廠家談干式空心限流電抗器技術規范

一、干式空心限流電抗器技術規范范圍
1、本技術規范適用于10KV-35KV干式空心限流電抗器，包括對其使用條件、主要技術參數、功能設計、結構、性能、安裝和試驗等方面的技術要求。

2、本技術規范提出的是最低限度的技術要求，并未對一切技術細節作出規定，也未充分引述有關標準和規范和條文。賣方均提供符合本技術規范、國家標準、電力行業標準以及國際標準的優質產品。

3、如賣方沒有以書面形式對本技術規范的條文提出異議，那么買方可以認為賣方提供的產品完全滿足本技術規范。如有任何異議，都應在報價書中以“對規范書的意見和同規范書的差異”為標題的章節中加以詳細描述。

4、本技術規范書所使用的標準如遇與設備生產廠家所執行的標準不一致時，按較高標準執行。本技術規范書經買方和賣方雙方確認后作為訂貨合同的技術附件，與合同正文具有同等的法律效力。本技術規范書未盡事宜，由買方和賣方雙方協商確定。

5、供貨范圍(實例說明：含本體及其支持瓷瓶等所有安裝附件)
名稱：10kV干式空心限流電抗器
型號：BXKGK-10-1500-8%

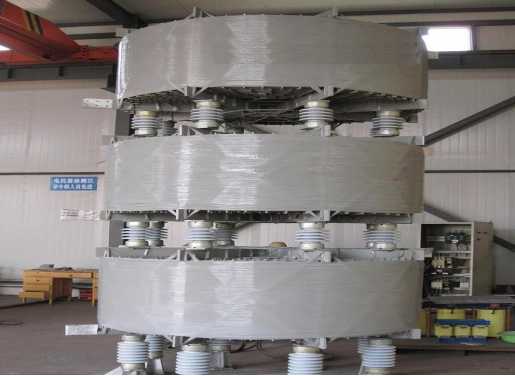

布置方式：三相疊放。
進出線端子角度：90度
數量：BXKGK-10-1500-8% 2套

二、干式空心限流電抗器規范性引用文件
GB6450 干式電力變壓器
IEC 60289 Reactors標準
GB/T1094.6 電抗器
GB311.1   高壓輸變電設備的絕緣配合
GB7449    電力變壓器和電抗器的雷電沖擊和操作沖擊試驗導則
GB7228    變壓器和電抗器的聲級測定
GB763     交流高壓電器在長期工作時的發熱
GB191     包裝貯運標志
國家電網公司“十八項電網重大反事故措施”。
GB 50150電氣裝置安裝工程電氣設備交接試驗標準
以上標準均執行最新版本。

三、干式空心限流電抗器使用環境條件
安裝方式：戶內
年平均氣溫 18℃
極端最高氣溫   35 ℃
極端最低氣溫  -10 ℃
年平均相對濕度  40%
海拔高度：不高于1000m（黃海高程）。
地震基本烈度：地震基本烈度為6度，要求7度設防。

四、干式空心限流電抗器主要技術參數及要求
1、主要技術參數
額定電壓：10kV
最高運行電壓：12kV
額定電流：1500A
百分電抗值Kd%：8%
頻率：50Hz
相數：三相；繞線采用銅芯
冷卻方式：自冷
10.5kV中性點接地方式：不接地
額定雷電沖擊全波耐受電壓(kV、峰值)：60
額定工頻耐壓 (干/濕，kV、有效值)：35
連續運行的過電流倍數：1.35IN
動穩電流：40kA
短時電流4s：15kA
額定持續電流下繞組平均溫升(K)：≤80
額定持續電流下最熱點溫升(K)：≤90
額定短時電流下繞組平均溫度最大值（℃）：≤200
匝間絕緣耐熱等級：H級
整體絕緣耐熱等級：F 級
阻抗允許偏差：與額定值之差(%)：≤＋5
每相與三相阻抗平均值之差(%)：≤±2
噪聲水平：55（在額定狀態下 dB（A）
單個線圈尺寸：投標方提供
接線端子允許受力：水平縱向2500N
水平橫向1500N
垂直方向1000N
安全系數(三力同時作用) ≥2.5
約三相總重量：投標方提供

2、電抗器采用環氧樹脂浸漬的長玻璃絲束對線圈進行包封，電抗器線圈采用絕緣性能優良的薄膜作為導線的匝絕緣。
3、電抗器進出線端子應有足夠長度直接連接多根并聯電纜。
4、電抗器在整個壽命(>30年)期間嗓音水平低于60分貝。

五、干式空心限流電抗器質量保證
1、設計和制造遵循ISO9001國際質量管理和質量保證標準，該質量保證體系已經通過國家認證和正常運轉。

2、賣方均保證制造過程中的所有工藝、材料、試驗等（包括賣方的外購件在內）均符合本條款的規定。若買方根據運行經驗指定賣方提供某種外購零部件，賣方均積極配合。

3、對于采用引進技術制造的設備，均符合引進國的技術標準或IEC標準。當標準與本條款有矛盾時，賣方均將處理意見書面通知買方，由雙方協商解決。假若賣方有更優越或更為經濟的設計和材料，足以使買方的產品更為安全、可靠、靈活、適均時，賣方可提出并經買方的認可，然而必須遵循現行的國家標準，并且有成熟的設計和工藝要求以及工程實踐經驗。

六、干式空心限流電抗器試驗
根據最新版的IEC標準和國家標準進行試驗。
1、型式試驗、溫升試驗、絕緣試驗、爬電距離，外絕緣電氣距離測量；局部放電測量；短時電流試驗；

2、出廠試驗
外觀檢查；繞組電阻的測量；損耗測量；電抗值測量；絕緣試驗；聲級測量；繞組匝間絕緣試驗；

七、干式空心限流電抗器技術服務
1、項目管理
合同簽定后，賣方均指定負責本工程的項目經理，負責賣方在工程全過程的各項工作，如工程進度、設計制造、圖紙文件、包裝運輸、現場安裝、調試驗收等。

2、服務項目
2.1、在設備交付的同時均至少提供下列圖紙、資料五套：
說明書及調試大綱；裝置原理接線圖、端子排圖；CAD2004電子版本圖紙；產品合格證；出廠試驗記錄及測試報告；外形尺寸圖；安裝圖；運輸尺寸圖；產品拆卸一覽表；裝箱清單；銘牌標志圖；主要部件來源規格清單；以上技術資料妥善包裝防止受潮。

2.2、賣方提供的技術資料分為配合工程設計階段，設備監造檢驗，施工調試試運、性能驗收試驗和運行維護等五個方面。對于其它沒有列入合同技術資料清單，卻是工程所必需文件和資料，一經發現，賣方均及時免費提供。

2.4、完工后的產品均與最后確認的圖紙一致。買方對圖紙的認可并不減輕賣方關于其圖紙的正確性的責任。設備在現場安裝時，如賣方技術人員進一步修改圖紙，賣方均對圖紙重新收編成冊，正式遞交買方，并保證安裝后的設備與圖紙完全相符。

2.5、配合工程設計的資料均在設備合同簽定完成后5天內向設計單位：中國聯合工程公司，提供整套設計資料（包括內部成套設備的電子版的接線圖）。

3、售后服務。
3.1、在設備安裝及調試過程中，視工作情況由買方書面（傳真）通知賣方。賣方接到通知后，派技術人員到達現場進行服務。賣方派出人員在現場提供技術指導。

3.2、如裝置在運行中出現問題，買方要求賣方提供服務時，賣方48小時內到達買方現場進行服務。賣方保證本裝置產品質量，正式投運后一年內實行三包，終生維護，只收零配件成本費。

3.3、賣方需提供免費的技術培訓服務，使買方指定人員能掌握設備的運行、檢修、修理、維護的技能，還均能進行故障診斷、更換備品備件等實際操作，培訓期間賣方需提供培訓必備的資料、儀器、工具、安全保護用品、場地和其他必需品。

八、干式空心限流電抗器包裝
1、設備制造完成并通過試驗后，均及時包裝。否則均得到切實的防護，確保其不受污損。
2、所有部件經妥善包裝或裝箱后，在運輸過程中尚均采取其它防護措施，以免散失損壞或被盜。
3、在包裝箱上均標明買方的訂貨號、發貨號。
4、包裝箱均能確保各零部件在運輸過程中不致遭到損壞、丟失、變形、受潮和腐蝕。
5、包裝箱上均有明顯的包裝儲運圖示標志。
6、整體產品或分別運輸的部件都要有適合運輸和裝載的要求。
7、出廠的設備均附有產品合格證書，裝箱單和安裝使用說明書以及出廠試驗測試數據。

九、干式空心限流電抗器驗收參照制造標準驗收。
1、出廠驗收
賣方在干式空心電抗器出廠前二十天通知買方，買方派技術人員到廠家參與監造和出廠試驗驗收；

2、交貨驗收
到貨后，買方應妥善卸車、搬運及保管，并在三日內電告賣方。由雙方及監理在交貨地及安裝現場對外觀檢查，根據出廠技術文件，合格后（賣方配合買方完成必要的試驗）按裝箱單進行驗收；開箱后發現問題由賣方負責處理。

3、運行驗收
A 連續運行一月后及零部件無過熱變形現象；
B 連續運行一年后各項試驗測試合格。
